コントローラ一体型カバーガラス付モデル
DUS-V
SERIES
小型COFモデル
- 静電容量方式
- 投影タイプ
- ITOフィルム
- フィルム2層構造
- マルチタッチ
- ジェスチャー対応
- 手袋操作可
- COF（Chip On FPC）採用
4.3w
7w
10.1w
4.3w
7w
10.1w
COF FILM PCAP
静電容量方式COFフィルム
センサータッチパネル
-
-
CoFコントローラ採用
フィルム/フィルム構造投影型静電容量方式タッチパネルシリーズ。Chip on Flexible(COF)構造採用
-
-

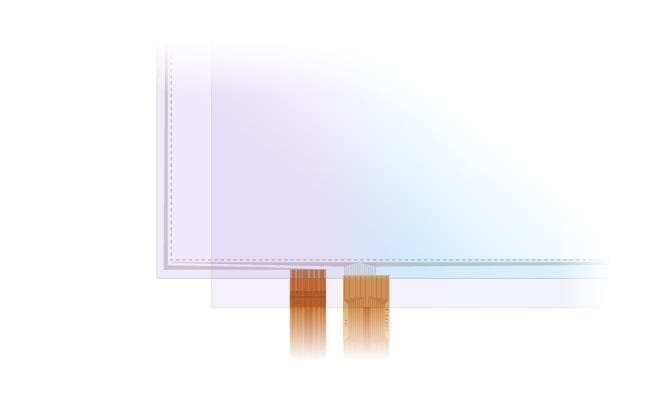

コントローラ一体型フィルムセンサー採用
ITOフィルムセンサーを採用。基板とコントローラICが一体化で薄くて軽量。
-
-
小型専用で取付が難しい場所に最適
ホストインターフェースはUSB及び、I2Cに対応。これまで取付出来なかった場所でも検討頂けます。
製品仕様
SPEC
| サイズ |
CoF長/ 位置(mm) |
寸法(mm) E : Outline V : View-Area A : Active-Area |
センサー総厚(mm) カバーガラス厚 |
製品番号 | コントローラ |
|---|---|---|---|---|---|
| 4.3w | 40.83/下側 |
E : 118 x 76.5 V : 95.64 x 54.46 A : 95.04 x 53.86 |
1.5/1.1 |
DUS-V043WAF100-001(USB) /002(I2C) |
DUS-20USB *1 | 7w | 38.8/下側 |
E : 181 x 127.5 V : 153 x 92.04 A : 152.4 x 91.44 |
1.5/1.1 |
DUS-V070WAF100-001(USB) /002(I2C) |
DUS-20USB *1 | 10.1w | 39.28/下側 |
E : 243.3 x 162.9 V : 217.96 x 136.6 A : 222.72 x 135.6 |
1.5/1.1 |
DUS-V101WAF200-001(USB) /002(I2C) |
DUS-20USB *1 |
- *1 USB専用接続ケーブル 1.8m
